PARÁMETROS DE OPERACIÓN
Flujo: hasta 8,500 GPM
CDT: hasta 1,200 ft
Presión: hasta 870PSIG
Temperatura: hasta 425°C
DISEÑO
Bomba centrífuga vertical, con un impulsor cerrado balanceado
dinámicamente, descarga en línea a la succión, un solo paso. Carcaza partida radialmente, soporte tipo pedestal.
Materiales de Construcción
Conforme a las especificaciones de la norma API-610-11ª Ed.
CATALOGO DE PRODUCTO
Características
De acuerdo a los estándares del API-610 11ª Ed, cuenta con conexiones bridadas, lubricación por aceite y por niebla.
Alojamiento de empaques que admite empaquetadura así como sello mecánico.
Diseño “back pull out” que permite desmontar la bomba sin desensamblar tuberías.
Opciones
Inductor para limitaciones de NPSH requerido, chaqueta de enfriamiento en alojamiento de baleros y en alojamiento de empaques. Enfriamiento en pedestales.
Rotación
En el sentido del reloj, visto desde el cople.
Contáctanos y solicita asesoría.
PARÁMETROS DE OPERACIÓN
Flujo: hasta 5,000 GPM
CDT: hasta 600 ft
Presión: hasta 17.6 Kg/cm2
Temperatura: hasta 171°C
DISEÑO
Bomba centrífuga horizontal, de impulsor abierto o cerrado. Descarga hacia arriba sobre la l.c., simple succión. De un paso con carcaza partida verticalmente y soporte tipo pedestal.
Repeller
Para aplicaciones en servicios como: lodos, sólidos, entre otros. Se recomienda la utilización del sello dinámico “repeller” que elimina la utilización de sello mecánico. El repeller es parte integral del equipo y facilita su mantenimiento.
CATALOGO DE PRODUCTO
Características
Conforme a las normas ANSI/ASME B73.1M, conexiones bridadas, lubricación por aceite, alojamiento de empaques que acepta empaquetadura así como sello mecánico. Diseño “back pull out” para facilitar mantenimiento ya que permite desmontar la bomba sin desensamblar tuberías.
Permite la implementación de cualquier sistema de sellado
mecánico.
- Máxima intercambiabilidad de piezas para mínimos inventarios.
- Mantenimiento fácil y oportuno debido al desensamble por la parte trasera (back-pull-out).
- Amplia opción de materiales de construcción, metálicos y no metálicos: Hierro Dúctil, SS316, CD4MCu, Alloy20 y ETFE (DuPont Tefzel®), estándar. Otros materiales disponibles.
- Bajo costo de operación y mantenimiento.
- Diseñada bajo la Norma ASME/ANSI B73.1M
- Configuraciones diversas: Bajo Flujo, Autocebantes, Coples Magnéticos.
- Sellos de laberinto en su configuración estándar.
Opciones
Inductor para limitaciones de NPSH, anillo de enfriamiento en alojamiento de baleros. Chaqueta de enfriamiento en alojamiento de empaques.
Rotación
En el sentido del reloj, visto desde el cople.
Llámanos, con gusto te asesoraremos.
PARÁMETROS DE OPERACIÓN
Flujo hasta 15,000 GPM
CDT: hasta 500f
Presión: hasta 175 PSIG
Temperatura: hasta 171°C
DISEÑO
Bomba centrifuga horizontal con impulsor cerrado de doble succión.
Diseñada para obtener un equilibrio hidráulico de tal forma que elimine el empuje axial. Succión y descargas laterales con carcaza partida horizontalmente. Doble voluta para bombas NH y algunas LR permitiendo operar un amplio rango de capacidades ya que se elimina la reacción radial. Bomba de un paso.
CATALOGO DE PRODUCTO
Características
Conexiones bridadas y lubricación por aceite. Alojamiento de empaque que acepta empaquetadura y sello mecánico.
- Impulsor cerrado de alto desempeño y bajo NPSH.
- Lubricación por grasa o aceite.
- Eje tratado térmicamente con bajo índice de deflexión.
- Montaje vertical opcional.
- Anillos de desgaste en carcaza con estándar.
- Montaje de pie que extiende la vida útil.
Materiales de Construcción
Fierro fundido con internos de bronce.
Fierro fundido con internos de acero inoxidable 316.
Bronce.
Rotor ensamblado con internos de bronce.
Rotación
Doble cw o ccw.
Nota*
Se pueden ofrecer otros materiales de acuerdo a la aplicación específica.
Permítanos asesorarle, llámenos.
PARÁMETROS DE OPERACIÓN
Flujo hasta 13,200 GPM
CDT: hasta 6,560ft (2,000 m)
Presión: hasta 2,900 PSIG (200 bar)
Temperatura: desde -328°F (-200°C) a 660°F (350°C)
DISEÑO TIPO TURBINA
Bomba verticalizada diseñada para aplicaciones con alto grado de dificultad o inusuales, así como procesos con espacio de suelo limitado, reducción de ruido de operación, alta eficiencia, presiones altas de descarga y condiciones inusuales con NPSH bajo.
CATALOGO DE PRODUCTO
PARÁMETROS DE OPERACIÓN
Flujo: hasta 110,000 GPM (25,000m3/hr)
CDT: hasta 1,640ft (500 m)
Presión: hasta 1,015 PSIG (70 bar)
Temperatura: hasta 400°F (200°C)
Tamaño de Columna: hasta 48''
DISEÑO DOBLE SUCCIÓN
Bomba verticalizada con doble succión, con un impulsor y diseño de doble voluta, lo que permite que la bomba opere a altas velocidades.
Se puede utilizar para pozo profundo ya que elimina la erosion y corrosion en la flecha, baleros y demás componentes internos de la bomba.
PARÁMETROS DE OPERACIÓN
Flujo hasta 13,200 GPM
CDT: hasta 6,560ft (2,000 m)
Presión: hasta 2,900 PSIG (200 bar)
Temperatura: desde -328°F (-200°C) a 660°F (350°C)
DISEÑO TIPO ENLATADA
Bomba verticalizada con un amplia variedad de diferentes
configuraciones, desde la construcción hasta los tipos de materiales según sea la aplicación. Diseñada para aplicaciones de carga constante y especialmente para procesos con NPSH limitado.
PARÁMETROS DE OPERACIÓN
Flujo hasta 3,180 GPM (722m3/hr)
CDT: hasta 44 ft (105 m)
Profundidad de Pozo: hasta 20 ft
Temperatura: 450°F (232°C)
DISEÑO TIPO SUMERGIBLE
Bomba verticalizada de una etapa, diseñada para realizar trabajos pesados y de alta confianza. Basada en un sistema de diseño modular y puede ser configurada para la aplicación específica.
Contáctenos hoy mismo.
PARÁMETROS DE OPERACIÓN
Flujo: hasta 44,000 GPM (10,000M3/hr)
CDT: hasta 160 ft (50 m)
Presión: hasta 150 PSIG (10 bar)
Sólidos: desde 2% hasta 70%
DISEÑO
Bomba centrifuga horizontal de succión al extremo y descarga tangencial, equipada con materiales endurecidos para el manejo de altas concentraciones de sólidos abrasivos en suspensión. Diseñada especialmente para la Industria Minera y Siderúrgica.
CATALOGO DE PRODUCTO
Características
La bomba para manejo de lodos abrasivos, ofrece el más amplio rango de aplicaciones en la industria ya que están construidas con materiales resistentes a la abrasión de la más alta calidad.
- Carcaza en Hierro endurecido al alto cromo, libre de obstrucciones o cavidades susceptibles al desgaste.
- Anillos de Desgaste endurecidos - mayor vida útil.
- Impulsores Cerrados reducen presión en el estopero manteniendo alejados los sólidos, disminuyendo así el desgaste.
- Robusto soporte de rodamientos para la transmisión por poleas y bandas.
- Ajuste de claros internos optimiza la eficiencia y rendimiento.
- Mantenimiento rápido y fácil.
Materiales de Construcción
High Crome
Rotación
En el sentido del reloj, visto desde el cople.
Nota*
Se pueden ofrecer otros materiales de acuerdo a la aplicación específica.
Contacte a uno de nuestros asesores.
PARÁMETROS DE OPERACIÓN
Flujo: hasta 28,000 GPM
CDT: hasta 350 ft (107 m)
Presión: hasta 281 PSIG (1965kPa)
Temperatura: hasta 232°C - 450°F
DISEÑO
Bomba centrifuga horizontal con impulsor abierto de alta eficiencia, succión al extremo y descarga hacia arriba I.c. De un paso con carcaza partida verticalmente y soporte tipo pedestal.
Plato de desgaste, la carcaza está protegida por una placa de desgaste empernada en tres puntas y fácilmente removible. Su maquinado es de alta presión siguiendo el contorno del impulsor para conservar prolongadamente la eficiencia inicial.
CATALOGO DE PRODUCTO
Características
La bomba cuenta con conexiones bridadas lubricadas por aceite, incremento de succión opcional, para que el fluido pase al ojo del impulsor con la felicidad adecuada conforme su consistencia. Diseño “back pull out” que permite desmontar la bomba sin la necesidad de desensamblar tubería.
Repeller
Para aplicaciones en servicios como lodos y sólidos. Se recomienda la utilización de sello dinámico “repeller” que elimina la utilización de sello mecánico. El repeller es parte integral del equipo por lo que facilita su mantenimiento.
Rotación
En el sentido del reloj, visto desde el cople.
Nota*
Se pueden ofrecer otros materiales de acuerdo a la aplicación específica.
Solicite su cotización hoy mismo.
PARÁMETROS DE OPERACIÓN
Flujo hasta 3,430 GPM (780m3/hr)
CDT: hasta 530ft (160m)
Presión: hasta 300 PSIG (200 bar)
Temperatura: 842°F (450°C)
DISEÑO
Las bombas enlatadas, son utilizadas para el manejo de líquidos
agresivos, inflamables, explosivos, tóxicos y volátiles para las industrias química y petroquímica. Las bombas enlatadas, son una combinación de una bomba centrífuga con un motor de inducción de tres fases. El impulsor y el rotor están instalados en una sola flecha. Es una bomba sin fugas.
CATALOGO DE PRODUCTO
Características
La bomba cuenta con un diseño a prueba de fugas (leakproff), no cuenta con sellos dinámicos, a prueba de explosiones, de operación silenciosa con baja vibración, no requiere de un sistema de lubricación externo. Opciones de diseño para presiones altas, alta temperatura, manejo de slurries.
- Químicos Peligrosos
- Procesos Petroquímicos
- Gases
- Osmosis Inversa
- Aire Acondicionado
- Líquidos a altas temperaturas
Principales Beneficios
Bomba y motor integrados, reducción de costos de instalación ya que no se necesita alinear bomba y motor, diseño compacto ahorrando espacio y de fácil mantenimiento.
Rotación
En el sentido del reloj, visto desde el cople.
Nota*
Se pueden ofrecer otros materiales de acuerdo a la aplicación específica.
PARÁMETROS DE OPERACIÓN
Flujo hasta 1,500 GPM
CDT: hasta 375'
Succión de Cebado: esta 25'
Potencia: 1/3 a 125 HP
Velocidad: 1,150 a 3,550 RPM
Temperatura: hasta 260°C
DISEÑO

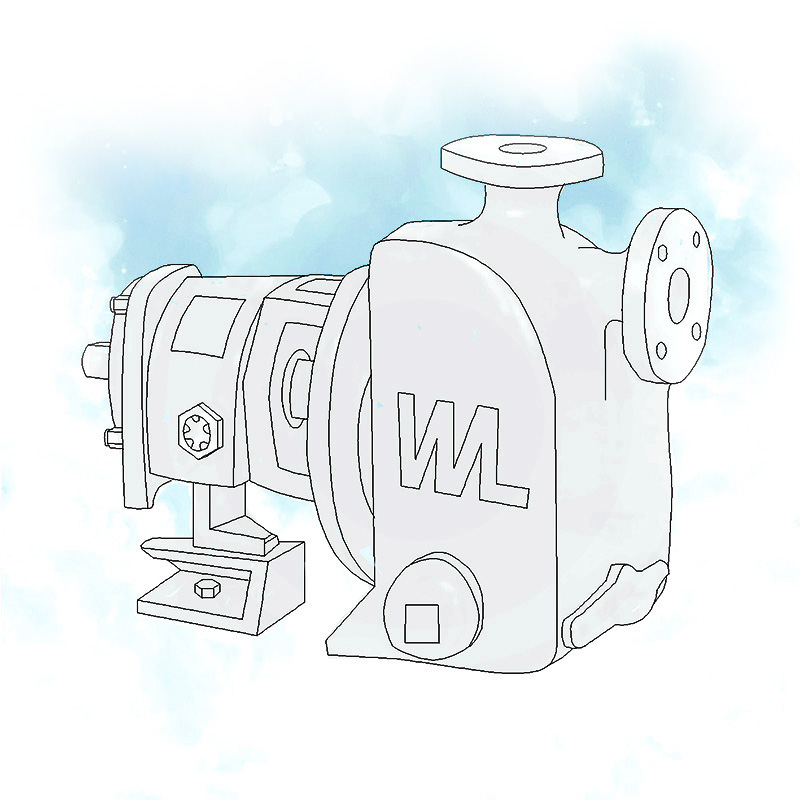

Bomba centrífuga horizontal autocebante con impulsor abierto de un paso y simple succión. Carcaza de una sola pieza de cesamiento rápido y soporte tipo pedestal.
CATALOGO DE PRODUCTO
Características
Conexiones bridadas conforme a la norma ANSI B73.1M con
lubricación por aceite. Alojamiento de empaques que admite
empaquetadura así como sello dinámico “repeller” o sello mecánico.
Diseño “back pull out” que permite desmontar la bomba sin
desensamblar tuberías.
Opciones
Anillo de enfriamiento en alojamiento de baleros.
Chaqueta de enfriamiento en alojamiento de empaques.
Repeller
Para aplicaciones en servicios como lodos y sólidos. Se recomienda la utilización de sello dinámico “repeller” que elimina la utilización de sello mecánico. El repeller es parte integral del equipo por lo que facilita su mantenimiento.
Rotación
En el sentido del reloj, vista desde el cople.
Nota*
Se pueden ofrecer otros materiales de acuerdo a la aplicación específica.
Contáctanos y solicita asesoría.
PARÁMETROS DE OPERACIÓN
Flujo: hasta 1,760 GPM (400 m3/hr)
CDT: hasta 280ft (85m)
Presión: hasta 175 PSIG (132kw)
Temperatura: -4°F (-20°C) a 698°F (370°C)
DISEÑO
La línea Transferencia de Calor, esta diseñada para transportar y recircular minerales de aceites calientes o aceites sintéticos con temperaturas de hasta 350ºC sin necesidad de un sistema externo de enfriamiento.
CATALOGO DE PRODUCTO
Características
La bomba cuenta con un impulsor cerrado hidráulicamente balanceado.
Diseño “back pull out” que permite desmontar la bomba sin la
necesidad de desensamblar tubería.
AplicaciOnes
- Pinturas y Colorantes
- Calderas, Mezclado y Recirculación
- Manufactura de Vidrio
- Transferencia de Calor
- Industria Caucho y Piel
- Alimentación a Calderas
- Manufactura de Acero
Principales Beneficios
Fácil y rápido mantenimiento.
Rotación
En el sentido del reloj, visto desde el cople.
Nota*
Se pueden ofrecer otros materiales de acuerdo a la aplicación específica.
PARÁMETROS DE OPERACIÓN
Flujo hasta 2,000 GPM
CDT: hasta 2,200`
Presión: hasta 35.2 kg/cm2 (dos pasos) 66.9 kg/cm2 (4 pasos)
Potencia: 3 a 300 HP
Velocidad: 3,550RPM
Temperatura: hasta 121°C
DISEÑO
Bomba centrífuga horizontal con impulsor cerrado de simple succión.
Succión y descarga laterales, carcaza partida horizontalmente. De dos a cuatro pasos. Opción de doble voluta para modelo UNQ de cuatro pasos.
CATALOGO DE PRODUCTO
Características
Conexiones bridadas y lubricación por aceite. Alojamiento de empaque que acepta empaquetadura y sello mecánico, todas las bombas UNQ tienen la ventilas necesarias, conexiones de drenaje, coples mecánicos flexibles y base para conectarse con motor o turbina.
Aplicaciones
- Procesos con Altas Presiones
- Alimentación a Calderas
- Servicios Petroquímicos
- Procesos Industriales en General
Rotación
En contra del sentido del reloj.
Nota*
Se pueden ofrecer otros materiales de acuerdo a la aplicación específica.
Contáctenos hoy mismo.
PARÁMETROS DE OPERACIÓN
Flujo hasta 1,200 GPM
CDT: hasta 650`
Presión: hasta 17.6 kg/cm2
Potencia: 1 a 6 HP
Velocidad: 1,175 a 3,550 RPM
Temperatura: hasta 171°C
DISEÑO
Conforme a las normas ANSI B73.1M, este diseño permite desmontar el rotor sin desensamblar tuberías de succión y descarga. Alojamiento de empaques que admite sello dinámico.
CATALOGO DE PRODUCTO
Características
Motobomba centrífuga horizontal de un paso con carcaza partida verticalmente de conexiones bridadas, succión horizontal al extremo y descarga vertical sobre la línea de centros. Impulsor cerrado de simple succión.
Aplicaciones
- Empacadoras
- Panaderías
- Embotelladoras
- Barcazas para Combustible
- Refrigeración
- Lavanderías
- Cervecerías
- Circulación de Salmueras
- Procesos Químicos
Rotación
En el sentido de las manecillas del reloj vista desde el cople.
Nota*
Se pueden ofrecer otros materiales de acuerdo a la aplicación específica.
Contacte a uno de nuestros asesores.
PARÁMETROS DE OPERACIÓN
Flujo hasta 5,500 GPM
Presión: hasta 9 kg/cm2
Potencia: 3 a 300 HP
Velocidad: 860 a 1780 RPM
DISEÑO
Las bombas horizontal con impulsor abierto de alta eficiencia. Succión al extremo y descarga hacia arriba sobre la I.c., simple succión de un paso. Carcaza partida verticalmente con soporte tipo pedestal. La carcaza esta protegida por una placa de desgaste empernada en tres puntas y fácilmente removible. Su maquinado es de alta precisiónsiguiendo el contorno del impulsor para conservar prolongadamente la eficiencia inicial.
CATALOGO DE PRODUCTO
Características
Conexiones bridadas y lubricación por aceite con incremento de succión opcional para que el fluido pase al ojo de la impulsor con la velocidad adecuada conforme a su consistencia. Diseño “back pull out” que permite desmontar la bomba sin desensamblar las tuberías.
Aplicaciones
- Industria Papelera
- Procesos Pesados
- Procesos Químicos
- Procesos Industriales
Rotación
En el sentido del reloj, visto desde el cople.
Nota*
Se pueden ofrecer otros materiales de acuerdo a la aplicación específica.
Solicite su cotización hoy.
PARÁMETROS DE OPERACIÓN
Flujo hasta 4,750 GPM
CDT: hasta 2000`
Potencia: hasta 1,150 HP
Velocidad: 1,750 a 3,550 RPM
Temperatura: hasta 105°C (empaquetadura) hasta 140°C (sello mecánico)
DISEÑO
Bomba centrífuga horizontal multipasos de impulsor cerrado con succión lateral y descarga superior sobre la línea de centros.
CATALOGO DE PRODUCTO
Características
Conexiones bridadas conforme a la norma ANSI B73.1M con
lubricación por aceite. Alojamiento de empaques que admite sello mecánico y chaqueta de enfriamiento. Opción de cambiar la posición de la brida de succión o de descarga según sus necesidades.
Acoplamiento directo a motor eléctrico, motor de combustión interna o turbina. El accionamiento, también puede ser por cualquier extremo de la flecha.
Aplicaciones
Distribución de Agua
Sistemas de Aumento de Presión
Sistemas Contra Incendio
Condensados
Alimentación a Calderas
Materiales de Construcción
Fierro fundido
Acero inoxidable
Bronce
Rotación
Doble cw o ccw
Nota* Se pueden ofrecer otros materiales de acuerdo a la aplicación específica.
Permita que uno d enuestros asesores le ayude, contáctenos ahora.
